IL GRUPPO CONTA GOL è composto da un trasmettitore e da un ricevitore.

Il trasmettitore collocato all'interno del mobile non necessita di collegamenti elettrici con il ricevitore conta gol allocato esternamente

Il ricevitore evidenzia il punteggio tramite display blu e rosso.

Il collegamento tra il trasmettitore dei segnali dei gol e il ricevitore display avviene tramite onde radio codificate.

Il contenitore del conta gol non si fissa con viti ed è collocabile quando ne è richiesto il suo uso.

Sia il trasmettitore che il ricevitore sono alimentati con batterie ricaricabili con carica batterie telefonica.

La durata di funzionamento varia da 8 a 16 ore consecutive, ( dipende dal tipo di batteria prescelta) poi necessita di ricarica.

Per avere tempi più lunghi sono previsti idonee batterie esterne, come ben visibile nel video del sito, sotto la voce occlusione porta e illuminazione.

Trasmettitore è dotato di una piastrina esterna posizionata nel appoggia mani, con Led:

- Blu segnala la messa in funzione del trasmettitore dopo l'introduzione della moneta - rosso batteria scarica

- giallo in ricarica

-verde carica.

-interruttore avviamento del trasmettitore per i tavoli senza gettoniera

- presa USB per la ricarica della batteria (in emergenza si alimenta il trasmettitore tramite Battery Backup Power Bank) -interruttore avviamento del trasmettitore per i tavoli senza gettoniera

Ricevitore Conta gol: -tra i due display numerati è visibile lo stato di carica della batteria, con led: - rosso scarica - giallo in ricarica - verde carica

Il trasmettitore è dotato di un sensore che riconosce l'eventuale occlusione della porta che impedirebbe alla pallina di arrivare al cassetto contenitore palline interno al mobile.

Quando si occlude 'ingresso della pallina nella porta, un segnale codificato fa suonare una cicalina nelle vicinanze del gestore del locale, che può trovarsi anche a 50 mt distante dal calcio balilla.

Manuali

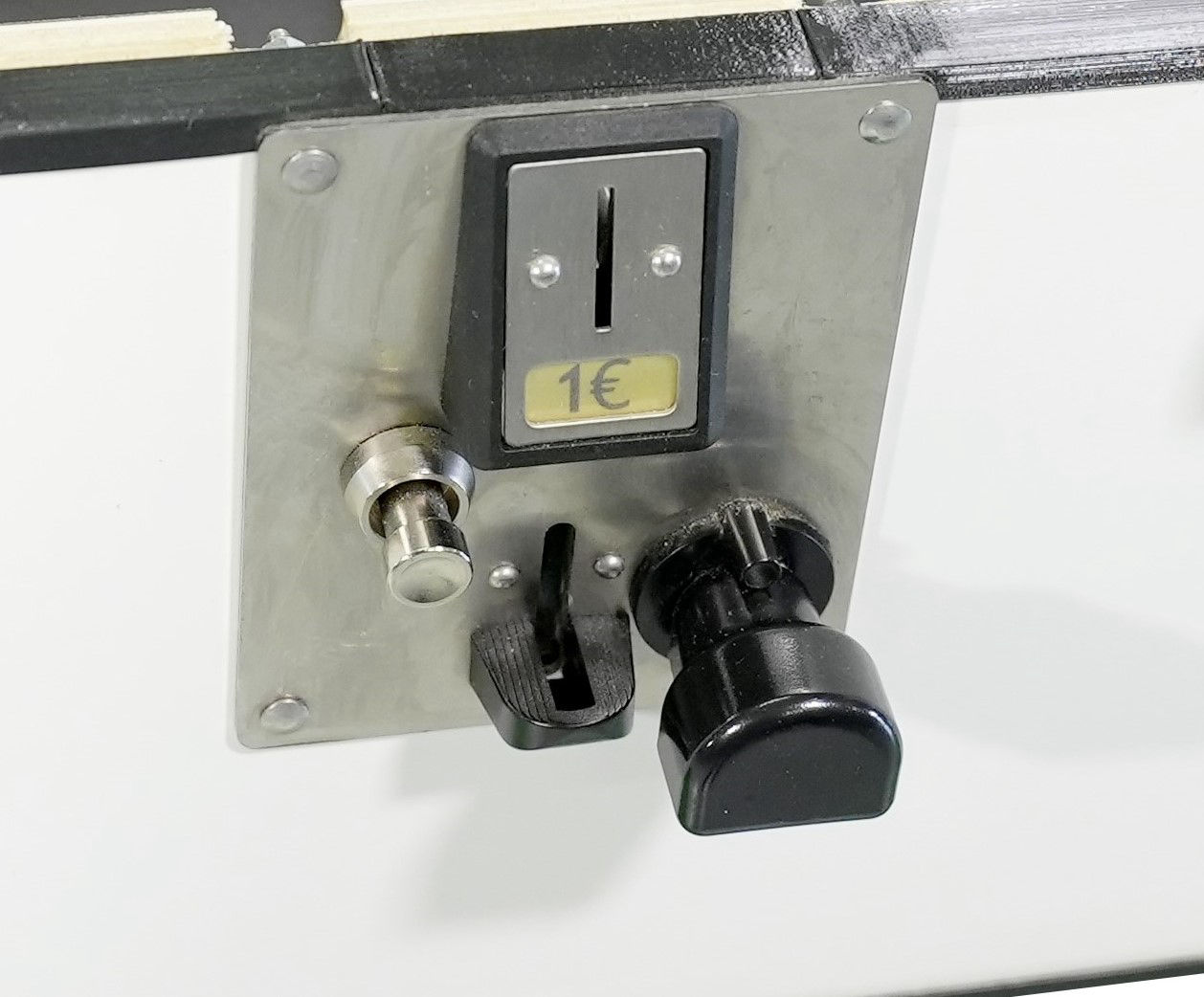

Gettoniera
